Вертикална планетарна мелница со топки (полукружен круг)
спецификации
Вертикалната планетарна топчеста мелница е неопходен уред за мешање на високотехнолошки материјали, фино мелење, правење примероци, развој на нов производ и производство на мали серии. Планетарната топчеста мелница „Тенкан“ поседува мал волумен, висока ефикасност, низок шум и функционални карактеристики што е идеална опрема за институцијата за истражување и развој, универзитетот, лабораторијата на претпријатијата за добивање примероци (може да добиете четири примероци од секоја серија во исто време). Можете исто така да мелете примероци од прашок во вакуумска состојба кога се опремени со тегли за вакуум топчести мелници.
video
Преглед
Вертикалната планетарна топчеста мелница е неопходен уред за мешање на високотехнолошки материјали, фино мелење, правење примероци, развој на нов производ и производство на мали серии. Планетарната топчеста мелница „Тенкан“ поседува мал волумен, висока ефикасност, низок шум и функционални карактеристики што е идеална опрема за институцијата за истражување и развој, универзитетот, лабораторијата на претпријатијата за добивање примероци (може да добиете четири примероци од секоја серија во исто време). Можете исто така да мелете примероци од прашок во вакуумска состојба кога се опремени со тегли за вакуум топчести мелници.
Принцип на работа
Планетарната мелница за топки често има четири резервоари за мелење со топчиња инсталирани на една грамофонска плоча. Кога ротирачката плоча се врти, оската на резервоарот прави планетарни движења, топчињата и примероците во резервоарите се силно погодени при движење со голема брзина, а примероците на крајот се мелат во прав. Различни видови на различни материјали може да се мелат во мелница со сув или влажен метод. Минималната грануларност на мелениот прав може да биде помала од 0.1μm.
Карактеристика/Предност
Обвивката на топчестата мелница е заварена со дебела челична плоча, која има висока јачина, отпорност на удар, отпорност на деформација, фина изработка, силен и убав изглед. Материјалот на механичките делови е строго обработен со процес на термичка обработка и технологија за обработка на нумеричка контрола. Менувачката кутија е усвоена со квази-запечатена структура вградена во жлебот, а погонската опрема е изработена од прецизна опрема отпорна на абење. Рамката и структурата на машината се целосно разгледани во дизајнот за да се обезбеди стабилна, сигурна и сигурна работа на топчестата мелница при долгорочни и високи услови на оптоварување и ефикасно да се постигне ефектот на намалување на бучавата во работата на машината. Уредот за самоподмачкување на течно масло е дизајниран со низок шум и висок интензитет, а опремен е со мерач на нивото на течно масло за лесна замена. Поддржувачките уреди за подигање и напојување се усвоени со интегриран дизајн. Уредот за хранење ја вклучува технологијата на вибрирачки преглед и празнење за едноставно и практично ракување. Овозможува лесно и брзо подигање, празнење и полнење на мелнички тегли, го намалува интензитетот на трудот и ја подобрува ефикасноста на производството. Со екранот на допир на микро-компјутерот, работата на машината станува погодна, интерфејсот е поедноставен и поинтуитивен, лесно може да се постигне наизменична контрола напред и назад. Поседува функции на тајминг и меморија за исклучување.

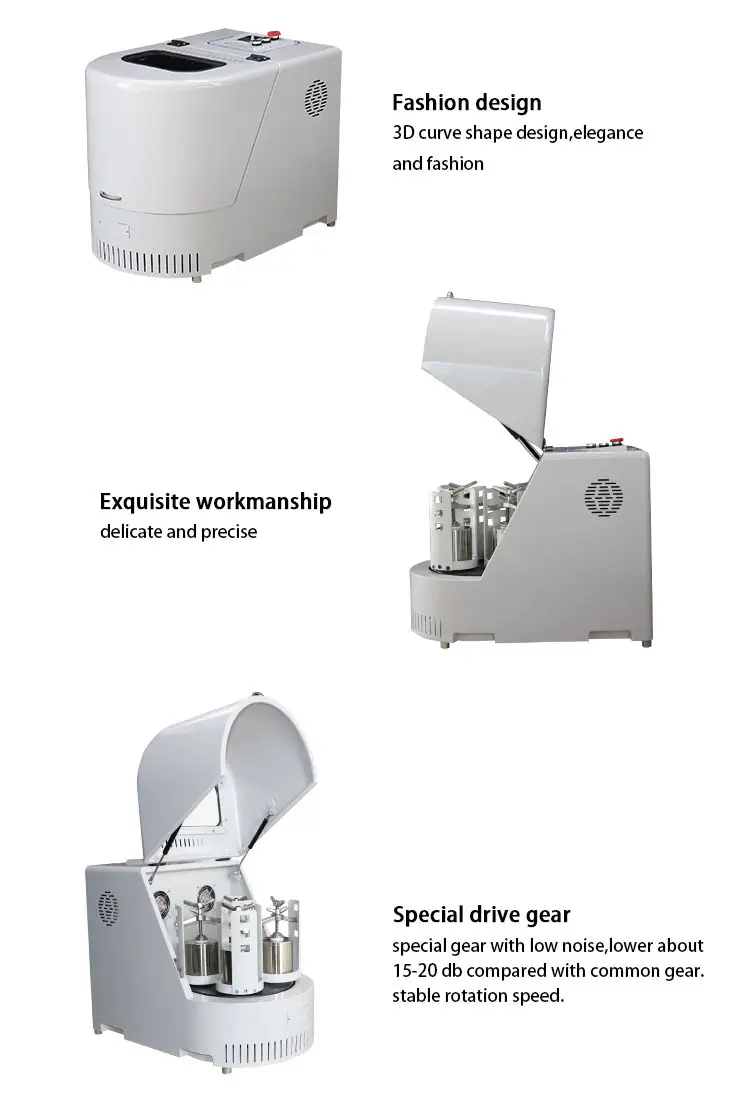

Предности на Tencan вертикална планетарна мелница со топчиња Полукружен модел
1. Стабилната брзина на вртење на менувачот на запчаникот обезбедува конзистентност и повторливост на експериментот.
2. Принципот на планетарно движење е усвоен во машината, која има голема брзина, голема енергија, висока ефикасност, мала грануларност.
3. Четири примероци прашок од различни големини и различни материјали може да се произведуваат истовремено.
4. Машината се контролира со конвертор на фреквенција, можете да изберете идеална брзина на вртење според очекуваниот експериментален резултат. Конверторот е опремен со уред со поднапон и прекумерна струја за заштита на моторот.
5. Планетарната топчеста мелница има функции на исклучување на тајмингот, самопревртување нанапред и вртење обратно. Можете слободно да изберете какви било начини на работа од еднонасочна насока, алтернација, сукцесија, поставување на време според експерименталните потреби, за да се подобри ефикасноста на мелењето.
6. Технички карактеристики на Tencan Ball Mill: Низок центар на гравитација, стабилни перформанси, компактна структура, лесно ракување, сигурна безбедност, помал шум, мала загуба.

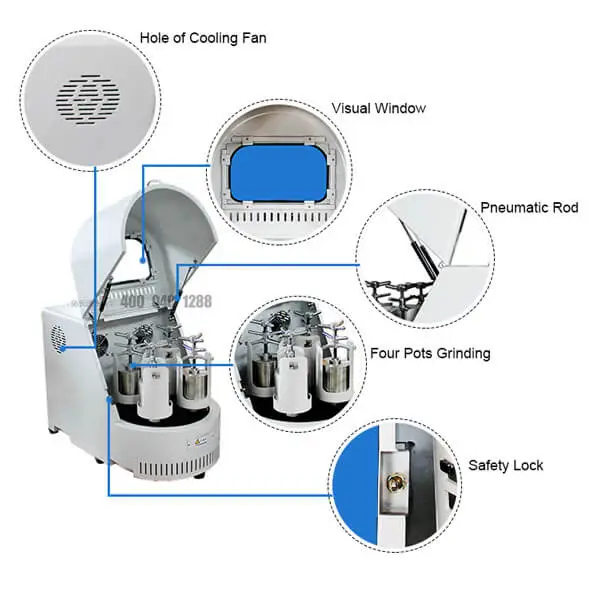

7. Безбедносен прекинувач е инсталиран на машината за да се спречи безбедносна незгода доколку се отвори безбедносното капаче додека работи машината.
Податоци
Технички податоци на Тенкан вертикална планетарна мелница за топчиња(Полукруг КругТип)
Технички карактеристики наВертикална планетарна мелница за топки(Полукруг КругТип) | |
Режим на придвижување | Запчаник и погон на појас |
Оперативен модел | Во секое мелење може да се користат две или четири мелни тегли |
Максимален капацитет | Помалку од 1/3 волумен од секоја мелничка тегла |
Големина на храна за мелење материјали | Мек и крцкав материјал≤100mm Тврди материјали≤3mm |
Излезна конечна големина на честички | Најмалата големина на честички може да достигне до 0.1микрони |
Сооднос на ротациона брзина | 1/2 |
Максимално континуирано време на работа | 72 часа |
Режим на контрола на брзината | Инвертер на фреквенција |
Достапни материјали од мелнички тегли | Волфрам карбид, агат, 304 не'рѓосувачки челик, 316L не'рѓосувачки челик, корунд, цирконија, најлон, PU, Алумина керамика, тефлонски, итн. |
Табела со технички параметри(I) на вертикална лабораториска планетарна мелница за топчиња (полукружен кружен тип) | ||||
Модел број | спецификации | Соодветни големини на мелни тегли | Работни позиции | Забелешки |
XQM-1A | 1L | 50ml-250ml | 4 | Cможе да се комбинира со вакуумски мелници од 50 ml до 100 ml |
XQM-2A | 2L | 50ml-500ml | 4 | Cможе да се комбинира со вакуумски мелници од 50 ml до 250 ml |
XQM-4A | 4L | 250ml-1000ml | 4 | Cможе да се комбинира со вакуумски мелници од 50 ml до 1000 ml |
XQM-6A | 6L | 500ml-1500ml | 4 | Cможе да се комбинира со вакуумски мелници од 50 ml до 1000 ml |
XQM-8A | 8L | 1L-2L | 4 | Cможе да се комбинира со вакуумски мелници од 50 ml до 1500 ml |
XQM-10A | 10L | 1L-2.5L | 4 | Cда се комбинира со вакуумски мелници од 1 до 2 литри |
XQM-12A | 12L | 1L-3L | 4 | Cда се комбинира со вакуумски мелници од 1 до 2 литри |
XQM-16A | 16L | 2L-4L | 4 | Cда се комбинира со вакуумски мелници од 1 до 3 литри |
Табела со технички параметри(II) на вертикална лабораториска планетарна мелница за топчиња (полукружен кружен тип) | |||||||
моделБр | Моќ | Напон | Револуција | Ротација | Вкупно | Наизменично време на работа | Шум≤db |
XQM-1A | 0.75 | 220V-50Hz | 35-335 | 70-670 | 1-9999 | 1-999 | 60 5 ± |
XQM-2A | 0.75 | 220V-50Hz | 35-335 | 70-670 | 1-9999 | 1-999 | 60 5 ± |
XQM-4A | 0.75 | 220V-50Hz | 35-335 | 70-670 | 1-9999 | 1-999 | 60 5 ± |
XQM-6A | 0.75 | 220V-50Hz | 35-335 | 70-670 | 1-9999 | 1-999 | 60 5 ± |
XQM-8A | 1.5 | 220V-50Hz | 35-290 | 70-580 | 1-9999 | 1-999 | 60 5 ± |
XQM-10A | 1.5 | 220V-50Hz | 35-290 | 70-580 | 1-9999 | 1-999 | 60 5 ± |
XQM-12A | 1.5 | 220V-50Hz | 35-290 | 70-580 | 1-9999 | 1-999 | 60 5 ± |
XQM-16A | 3 | 380V-50Hz | 30-255 | 60-510 | 1-9999 | 1-999 | 60 5 ± |
Табела со технички параметри (III) на вертикална лабораториска планетарна мелница за топчиња (полукружен тркалезен тип) | ||||
моделБр | Моќ | Режим за контрола на брзината | Нето маса (Кг) | димензијаs (Мм) |
XQM-1A | 0.75 | Контрола на фреквенција | 80 | 750 * 470 * 590 |
XQM-2A | 0.75 | Контрола на фреквенција | 80 | 750 * 470 * 590 |
XQM-4A | 0.75 | Контрола на фреквенција | 80 | 750 * 470 * 590 |
XQM-6A | 0.75 | Контрола на фреквенција | 80 | 750 * 470 * 590 |
XQM-8A | 1.5 | Контрола на фреквенција | 132 | 880 * 560 * 670 |
XQM-10A | 1.5 | Контрола на фреквенција | 132 | 880 * 560 * 670 |
XQM-12A | 1.5 | Контрола на фреквенција | 132 | 880 * 560 * 670 |
XQM-16A | 3.0 | Контрола на фреквенција | 205 | 950 * 600 * 710 |
