Планетарна топка мелница со воздушно ладење
апликации
Криогената планетарна топчеста мелница главно се применува на ултрафино мелење под услови на ниска температура што ја бараат материјалите. Во споредба со вештачкото вбризгување на ладење со течен азот, планетарната топчеста мелница со ладен воздух е многу полесна и поудобна за ракување, исто така е заштеда на трошоците и троши ниска енергија.
video
Преглед

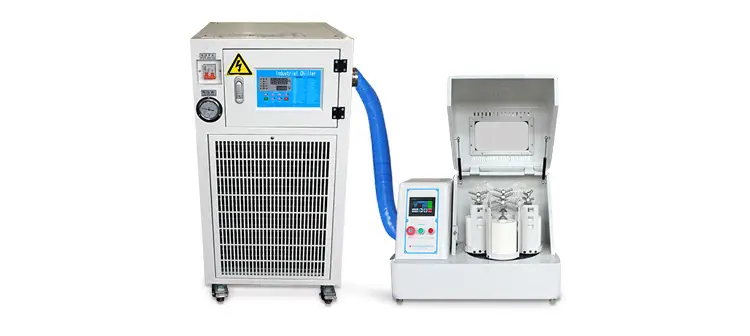

Криогена планетарна мелница за топчиња е комбинација од планетарна мелница и опрема за ладење. Повеќето материјали ќе се загреваат за време на мелење со голема брзина поради триење или егзотермна реакција, што може да доведе до промени во физичките и хемиските својства на материјалите и да произведе негативен ефект на мелење. Планетарната топчеста мелница со ниска температура главно се користи во процесот на мелење материјал кој бара строга контрола на температурата.
Принцип на работа
Криогената планетарна мелница со топчиња има четири резервоари за мелење со топчиња инсталирани на една грамофонска плоча. Кога ротирачката плоча се врти, оската на резервоарот прави планетарни движења, а топчињата во резервоарите мелеат и мешаат примероци при движење со голема брзина. Производот може да разбие и измеша различни производи од различни материјали и грануларност со суви или влажни методи. Минималната грануларност на мелениот прав може да биде мала од 0.1 mm.
Карактеристика/Предност

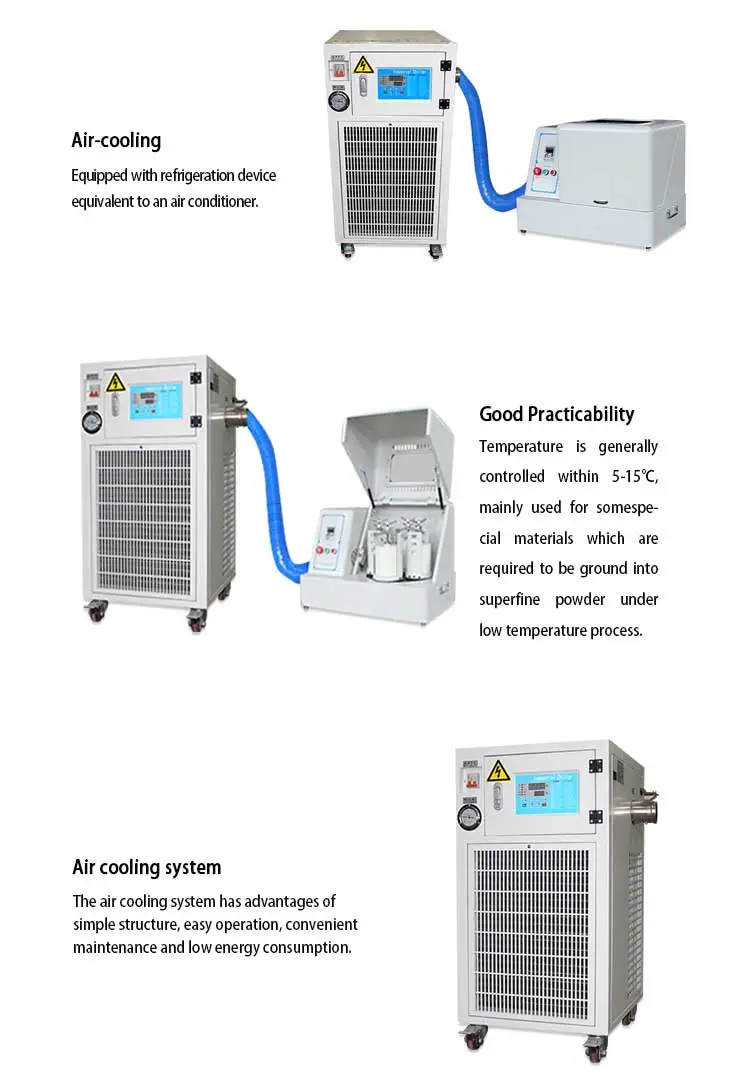

Криогена (контрола на ниска температура) планетарна топчеста мелница е комбинација од планетарна мелница и уред за воздушно ладење. Принципот на компресирано ладење на климатизацијата се применува во уредот за воздушно ладење. Топлината што се создава со мелење може брзо да се отстрани со циклус на гас за ладење на воздухот. Според разликата во температурата на околината, температурата на просторот за мелење топчиња може да се контролира во рамките на 5-15℃. Овој вид топчеста мелница главно се користи за ултра фино мелење според барањата за материјали на технологијата за ниска температура. Уредот за воздушно ладење има предности од едноставна структура, практично ракување, удобно одржување и помала потрошувачка на енергија.
1. Погоден за материјали кои бараат ултра фино мелење при ниска температура.
2. Едноставна структура.
3. Лесно работење.
4. Практично одржување.
5. Ниска потрошувачка на енергија.
Податоци
Технички податоци на Тенкан планетарна топка мелница
| Режим на придвижување | Погон на запчаници |
| Работен режим | За секое мелење може да се користат две или четири мелнички тегли |
| Максимален капацитет за материјали | Помалку од 1/3 од секој волумен на тегла Вкупен максимален капацитет: помалку од 1/3 од вкупниот волумен на теглите |
| Големина на храна | Меки и крцкави материјали ≤ 10mm Други тврди материјали ≤ 3mm |
| Излезна грануларност | Најмалата грануларност може да се постигне до 0.1μm |
| Сооднос на брзина на ротација | 1:02 |
| Максимално континуирано време на работа | 72 часа |
| Материјали на достапни мелни тегли | 304 Нерѓосувачки челик, нерѓосувачки челик 316l, цирконија, најлон, PU, Алумина керамика (корунд), тефлонски, агат, волфрам карбид |
Забелешки: Криогена планетарна мелница за топчиња е комбинација на планетарна топчеста мелница плус уред за ладење на воздухот, кој може да биде опремен со вертикална планетарна топчесто мелница, хоризонтална планетарна топчеста мелница, целосно насочен планетарна топчеста мелница.
Табела 1 Технички параметри за криогена планетарна мелница за топчиња
| Модел број | Напон | Моќ | Брзина на ротација | бучава |
| XQM-1 (C) | 220V-50Hz | 0.75KW | 70-670 вртежи во минута | Помалку од 60 db |
| XQM-2 (C) | 220V-50Hz | 0.75KW | 70-670 вртежи во минута | Помалку од 60 db |
| XQM-4 (C) | 220V-50Hz | 0.75KW | 70-670 вртежи во минута | Помалку од 60 db |
| XQM-6 (C) | 220V-50Hz | 0.75KW | 70-670 вртежи во минута | Помалку од 60 db |
| XQM-8 (C) | 220V-50Hz | 1.5KW | 70-580 вртежи во минута | Помалку од 60 db |
| XQM-10 (C) | 220V-50Hz | 1.5KW | 70-580 вртежи во минута | Помалку од 60 db |
| XQM-12 (C) | 220V-50Hz | 1.5KW | 70-580 вртежи во минута | Помалку од 60 db |
| XQM-20 (C) | 380V-50Hz | 4.0KW | 50-430 вртежи во минута | Помалку од 65 db |
| XQM-40 (C) | 380V-50Hz | 5.5KW | 40-390 вртежи во минута | Помалку од 68 db |
| XQM-60 (C) | 380V-50Hz | 7.5KW | 40-260 вртежи во минута | Помалку од 68 db |
| XQM-100 (C) | 380V-50Hz | 11KW | 40-260 вртежи во минута | Помалку од 68 db |
Табела 2 Технички параметри за криогена планетарна мелница за топчиња
| Модел број | контрола на брзината | Нето маса | Нето димензии |
| XQM-1 (C) | Контрола на фреквенција | 93kgs | 750 470 * * 564mm |
| XQM-2 (C) | Контрола на фреквенција | 93kgs | 750 470 * * 564mm |
| XQM-4 (C) | Контрола на фреквенција | 93kgs | 750 470 * * 564mm |
| XQM-6 (C) | Контрола на фреквенција | 93kgs | 750 470 * * 564mm |
| XQM-8 (C) | Контрола на фреквенција | 150kgs | 900 600 * * 640mm |
| XQM-10 (C) | Контрола на фреквенција | 150kgs | 900 600 * * 640mm |
| XQM-12 (C) | Контрола на фреквенција | 150kgs | 900 600 * * 640mm |
| XQM-20 (C) | Контрола на фреквенција | 330kgs | 1200 750 * * 920mm |
| XQM-40 (C) | Контрола на фреквенција | 468kgs | 1400 850 * * 1160mm |
| XQM-60 (C) | Контрола на фреквенција | 900kgs | 1600 990 * * 1250mm |
| XQM-100 (C) | Контрола на фреквенција | 1250kgs | 1750 1140 * * 1330mm |
